AI半導体基板の構造とガラス基板移行基準

AI半導体基板は、チップレットとHBMを接続し、電力・信号を分配する性能部品です。FC-BGAと高多層PCBはすでに使用されていますが、ガラス基板には量産性の検証が残っています。投資判断では、技術的な可能性と実際の売上を区別する必要があります。

技術基準文書：Intel Newsroomのガラス基板に関する発表文。発表時点とその後のスケジュールは各企業の最新開示資料で確認

AI半導体で基板が担う役割

基板はチップを固定する板にとどまらず、電気的な接続網を提供します。信号経路と電源網も基板内部に形成されます。パッケージのサイズと配線密度はシステム性能に影響を与えます。

AIアクセラレーターは、GPUや専用演算チップだけで構成されるものではありません。HBMと入出力チップレットも近距離で接続されます。異種集積は、異なるプロセスのチップを1つのパッケージにまとめます。

チップレットは、大きな単一チップを複数の機能ブロックに分割するアプローチです。すべてのチップレットがコストや歩留まりを自動的に改善するわけではありません。インターフェースとパッケージングのコストも併せて計算する必要があります。

基板が担う機能は次のとおりです。

• チップ間の高速信号接続
• 電源とグラウンドの安定した分配
• チップで発生した熱の伝達経路を支援
• サイズとピッチが異なる端子の接続
• パッケージをシステムボードに機械的に固定

FC-BGAとABFの正確な区別

FC-BGAは、高性能チップに広く使われるパッケージ構造です。チップはバンプを介し、裏返した状態で基板に接続されます。基板下部のはんだボールはシステムボードに接続されます。

ABFはFC-BGAそのものを意味するものではありません。ABFは、微細配線層に使われるビルドアップ絶縁材の一種です。したがって、あらゆる文脈でFC-BGAとABF基板を同義語として使うのは不正確です。

AI向けパッケージは、広い面積と多数の入出力を必要とする場合があります。層数と配線密度が高くなると、製造難度が上昇します。ただし、供給不足かどうかは時期と仕様によって異なります。

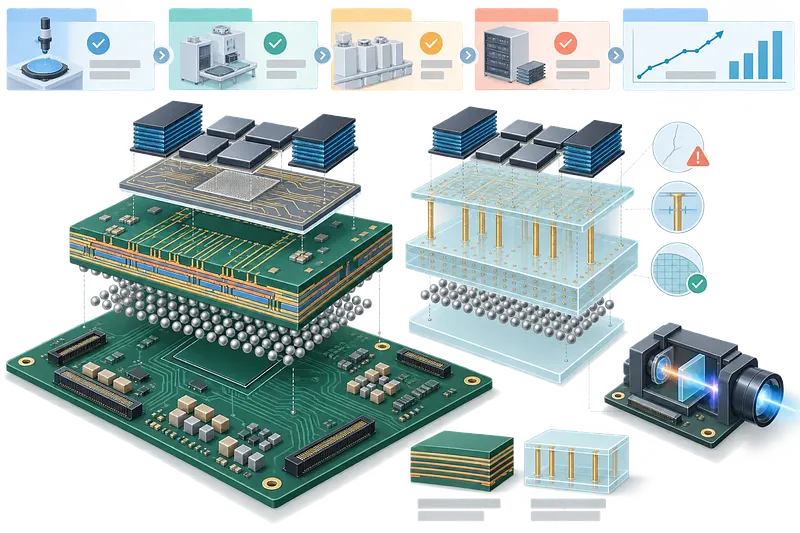

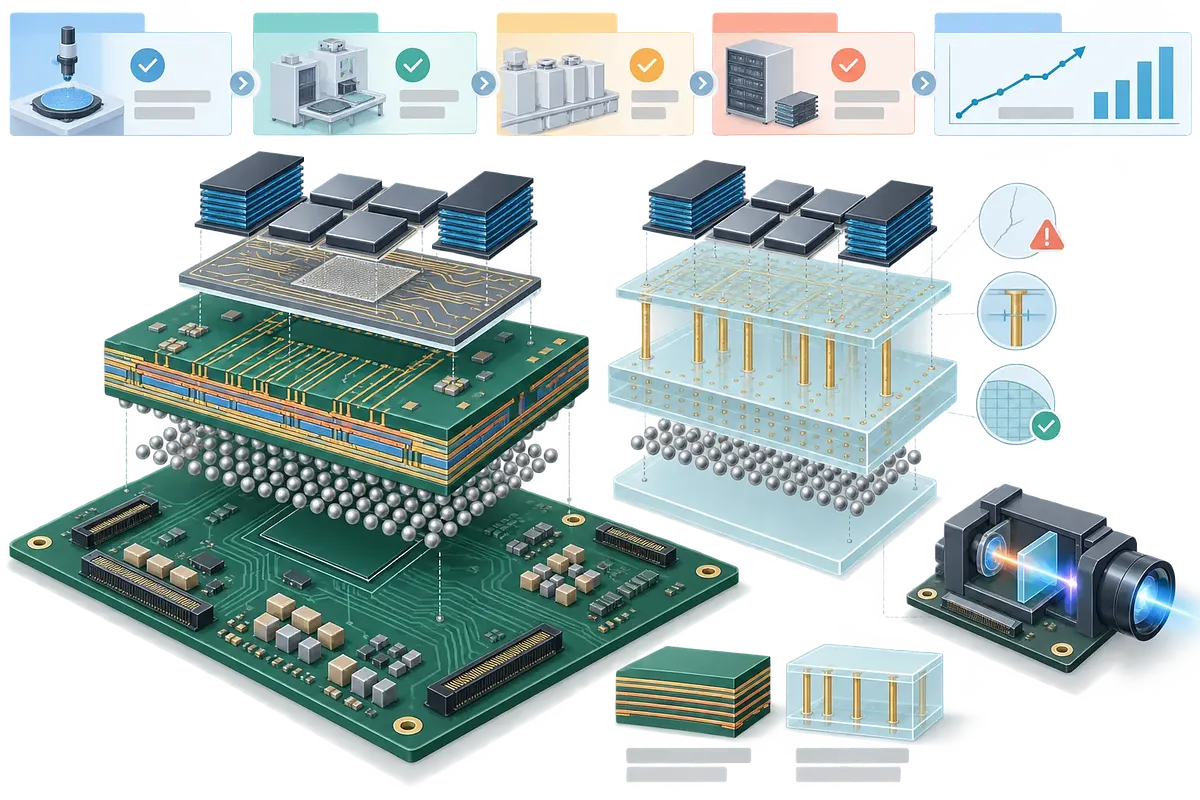

高多層PCBとパッケージ基板の比較

2つの基板は、実装位置と配線精度が異なります。FC-BGAは半導体ダイのすぐ下に配置されます。高多層PCBは、複数のパッケージと部品をシステム単位で接続します。

MLBは、多層プリント基板を指す広義の表現です。すべてのMLBがAIサーバー向けの高付加価値製品であるわけではありません。層数だけで製品の難度と収益性を判断することも困難です。

高速信号では、素材と積層構造が共に作用します。挿入損失とインピーダンス制御も確認する必要があります。コネクターとビア構造も全体の性能を左右します。

MLCCと基板の関係

MLCCは基板ではなく、受動電子部品です。電荷を蓄え、瞬間的な電圧変化を緩和します。プロセッサー周辺では、デカップリングとノイズ抑制に使用されます。

AIアクセラレーターの消費電力が増えると、電源網の設計が難しくなります。必要なMLCCの数と仕様は製品ごとに異なります。チップ性能の向上だけを基に、需要量を一律に算出することはできません。

MLCCの恩恵を判断する際は、個数よりも製品構成を見る必要があります。定格電圧と静電容量が単価に影響します。サイズと温度特性も実際の採用を左右します。

ガラス基板が注目される理由

ガラスは、平坦度と寸法安定性の面で利点を持つ可能性があります。熱膨張係数も組成と設計に応じて調整できます。こうした特性は、大型パッケージの位置合わせ誤差を減らすうえで有利です。

ガラスコアには、ガラス貫通電極が必要になる場合があります。レーザー加工と金属充填プロセスが活用されます。微細亀裂と金属接着は歩留まりに影響します。

ガラスがプラスチックよりも常に放熱面で有利とは限りません。熱性能は素材の熱伝導率とパッケージ全体の構造に左右されます。実際の冷却は、ヒートシンクと冷却システムまで含めて評価します。

Intelは次世代先端パッケージング向けガラス基板技術を発表しており、発表時点はIntel Newsroomの公式発表文で確認できます。これは、業界全体が直ちに量産へ移行することを意味するものではありません。企業ごとの顧客認証と採用時期は、最新の開示資料で確認する必要があります。

ガラス基板と光通信の接続条件

ガラス基板とCPOは関連する可能性がありますが、必須の関係ではありません。CPOは、光学エンジンをスイッチチップの近くに配置する技術です。銅接続の距離と電力の問題を軽減することが目的です。

ガラスが透明であるという事実だけで、光損失が減るわけではありません。光導波路の材料と形状が信号損失を決定します。結合構造と波長特性も別途設計する必要があります。

CPOは、シリコンフォトニクスと有機基板でも実現できます。ガラス基板は、今後の統合における選択肢の1つです。2つの技術の商用化スケジュールを一括りにすると、誤りが生じます。

条件別の基板選択まとめ

基板の選択は、パッケージサイズと入出力密度によって異なります。1つの素材がすべてのAIシステムを置き換えるわけではありません。コストと既存の生産設備も採用条件です。

信号経路の計算例

パッケージ性能は、信号経路全体を分けて検討できます。例えば、GPUとHBMの間には複数の接続区間が存在します。1区間だけを改善しても、全体のボトルネックが残る可能性があります。

1. GPUとHBMのバンプ接続を確認します。
2. インターポーザーまたはブリッジの配線構造を確認します。
3. パッケージ基板の信号層と電源層を区別します。
4. はんだボールと高多層PCBの接続を確認します。
5. コネクターとネットワーク光モジュールまでの損失を合算します。

この例には、共通の固定値を適用できません。配線長とデータ速度が製品ごとに異なるためです。メーカーの設計ルールと測定結果がなければ計算できません。

よくあるミスと誤解

技術の方向性と投資成果を同じ意味で捉えるミスが多く見られます。技術の採用が増えても、収益性が悪化する可能性があります。初期段階では、減価償却と低い歩留まりがコストを押し上げます。

• FC-BGAとABFを完全な同義語と見なす。
• MLBであれば、すべてAIサーバー向けだと解釈する。
• MLCCの搭載量がすべてのAIアクセラレーターで同じだと仮定する。
• ガラスは有機素材よりも常に放熱性能が高いと考える。
• ガラスの透明性だけを根拠に光通信への採用を断定する。
• 開発発表を顧客認証や量産売上と解釈する。
• 市場シェア数値の調査時点と範囲を確認しない。

特定企業の市場シェアは、調査機関によって異なる場合があります。AIサーバー向けという分類基準も統一されていません。出典と基準年のない数値を投資根拠として使うことは困難です。

企業と業界を検証する指標

ガラス基板関連企業は、生産段階ごとに評価する必要があります。研究開発とパイロット生産は量産とは異なります。量産設備も顧客向け売上を保証するものではありません。

顧客名が公開されない契約もあります。この場合は、売上増加と稼働率を併せて確認する必要があります。設備投資が増えても、受注が伴わない可能性があります。

半導体基板投資の検証手順

投資を検討する際は、技術説明よりも開示資料の確認が先です。企業の実際のエクスポージャーを確認してこそ、テーマと業績を区別できます。次の手順で資料を照合できます。

1. 事業報告書で基板事業の売上比率を探します。
2. FC-BGAと一般PCBの売上を区別しているか確認します。
3. 設備投資の対象製品と稼働時期を確認します。
4. 顧客認証が開発・試験・量産のどの段階にあるか区別します。
5. 稼働率と減価償却費が収益性に与える影響を確認します。
6. 顧客集中度と在庫の変化を併せて確認します。
7. 市場シェアは、調査機関と基準年を照合します。

サムスン電機と日本の基板企業は、それぞれ異なる事業構成を持っています。単純な市場シェアだけで企業価値を比較することは困難です。MLCCとパッケージ基板の利益寄与度も分ける必要があります。

ガラス基板企業にも同じ基準が必要です。パイロット設備を保有しているだけで、商用面での優位性を断定することはできません。歩留まりと顧客認証が公開されているか確認する必要があります。

公式技術文書の確認先

ガラス基板の公式な技術説明は、Intel Newsroomの公式発表文で確認できます。チップレットとインターポーザーの構造は、TSMC 3DFabricの技術ページで扱われています。CPOとシリコンフォトニクスは、NVIDIAの技術ページで確認できます。

企業別の投資額と量産スケジュールは、継続的に変更される可能性があります。該当企業の事業報告書と取引所への開示を優先して確認する必要があります。証券会社の見通しは、企業の確定契約と区別して読む必要があります。
