「室外機なしエアコン」の意味と窓用・移動式の排気・排水構造

「室外機なしエアコン」は、正式な冷房方式の名称というより、別途室外機を設置しない製品を説明する表現である。一般的な窓用・スポットクーラーも、室内から吸収した熱を必ず屋外へ放出しなければならない。違いは熱をなくすかどうかではなく、冷却部品をどこに配置し、どの経路で熱を排出するかにある。

「室外機なしエアコン」の正確な意味

一般的なセパレート型エアコンは、室内機と室外機を冷媒配管で接続する。室内機の蒸発器が部屋の熱を吸収し、室外機の凝縮器がその熱を外気へ放出する。

一方、窓用エアコンとスポットクーラーは、圧縮機、蒸発器、凝縮器、送風機などの主要部品が1つの本体に収められている。したがって、次のように表現するほうが正確である。

• 別途室外機がない一体型エアコン：正確な説明
• 熱の排出が不要なエアコン：一般的な冷媒式エアコンには不正確な説明
• 設置が一切不要なエアコン：排気・窓の隙間処理・排水作業が必要な場合があるため、注意すべき説明

冷媒式エアコンと、水の蒸発によって風を冷やす冷風機では原理も異なる。冷風機には別途排気ホースがない場合もあるが、湿度を上げることがあり、密閉された部屋の温度を冷媒式エアコンのように下げる装置とは考えにくい。

冷房中、室内の熱はどこへ行くのか

エアコンの蒸発器では、冷媒が室内空気の熱を吸収する。圧縮機は電気を使って冷媒を圧縮し、凝縮器は吸収した熱を温風として屋外へ放出する。

エネルギーの流れを単純化すると、次のようになる。

屋外へ放出される熱 = 室内から吸収した熱 + 圧縮機などが消費した電気エネルギー

したがって、冷風だけを室内へ送り、凝縮器で発生した熱を同じ部屋にそのまま放出すると、室内全体を継続的に冷却することはできない。スポットクーラーの排気ホースを接続しなければ、前面から冷風が出ていても、背面からの放熱と機器の消費電力により、部屋全体はかえって暑くなることがある。

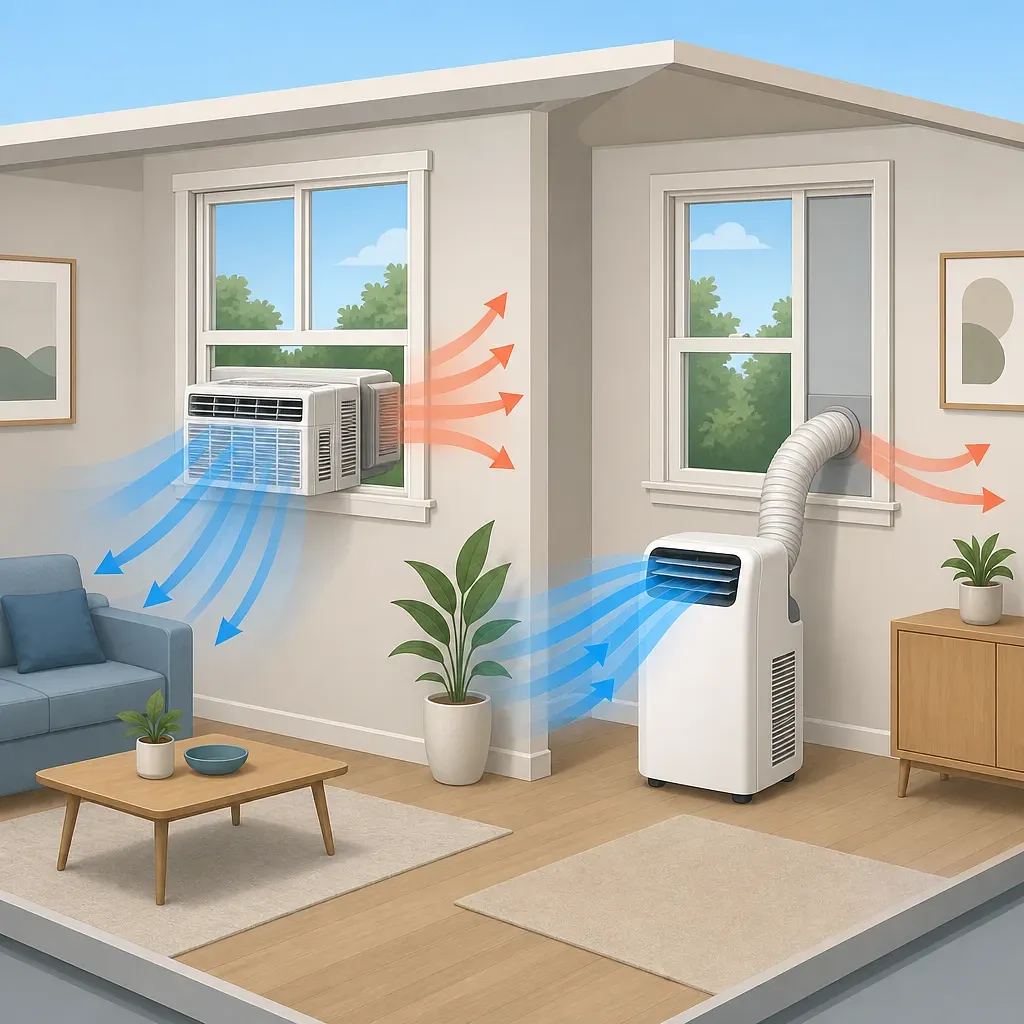

窓用エアコンとスポットクーラーの排熱構造

窓用エアコン

窓用エアコンは、本体の室内側と室外側を1つの筐体内で分離している。室内を向いた前面から冷たい空気を送り出し、窓の外に面した背面から凝縮器で生じた熱を放出する。

背面が室内に残っていたり、カーテン・網戸・壁などで過度にふさがれていたりすると、放熱が円滑に行われない場合がある。メーカーが求める屋外側の空きスペースと、設置可能な窓の規格に従わなければならない。排水のために傾けて設置する必要があるかどうかは製品ごとに異なるため、任意に角度を付けたり、本体に穴を開けたりしてはならない。

スポットクーラー

スポットクーラーは本体全体が室内にあるため、凝縮器で温められた空気をホースで屋外へ排出する。排気ホースが長い、または大きく曲がっていると、空気抵抗とホース表面からの放熱が増え、性能が低下する場合がある。

シングルホース方式は、室内空気の一部を凝縮器の冷却に使用した後、屋外へ排出する。この過程で室内の気圧が下がり、ドアや窓の隙間から暑い外気が入り込むことがある。デュアルホース方式は、外気の吸入と温風の排出を分けることで、このような圧力の問題を軽減できるが、実際の構造と性能は製品ごとに確認する必要がある。

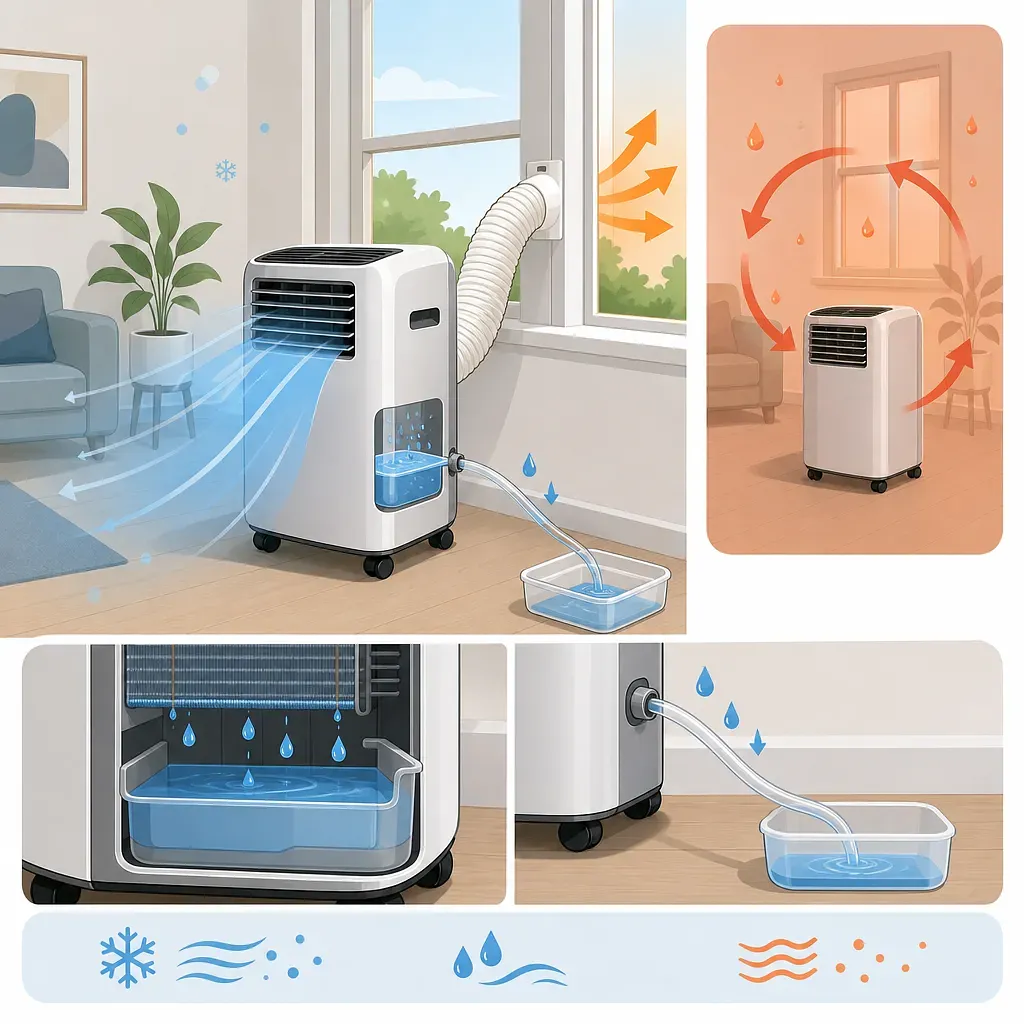

結露水と排水はなぜ生じるのか

暖かく湿った室内空気が冷たい蒸発器を通過すると、空気中の水蒸気が水滴として凝縮する。この水が結露水である。冷房中に生じる水の量は、次の条件によって異なる。

• 室内の相対湿度が高いほど増えることがある。
• 除湿運転では、冷房運転よりも頻繁に排水が必要になることがある。
• 梅雨時、地下空間、洗濯物を乾かしている部屋では、水が急速にたまることがある。
• 設定温度、運転時間、風量、製品設計によっても異なる。

自己蒸発機能の意味

自己蒸発または排水不要機能とは、結露水の一部を凝縮器側へ送り、蒸発させた後、排気とともに屋外へ排出する構造を指す。しかし、この表現は、あらゆる環境で水をまったく捨てる必要がないことを保証するものではない。

空気が非常に湿っている場合や、結露水の発生量が蒸発処理能力を超えた場合には、内部タンクに水がたまることがある。除湿モードでは、連続排水ホースの接続が必要な製品もある。一部のモデルは、タンクが満水になると圧縮機を停止して満水表示を出し、排水後に初めて冷房が再開される。

窓用エアコンの結露水処理

窓用製品には、結露水を背面から自然排水する方式もあれば、底部のファンやスリンガーリングで水を凝縮器にかけ、放熱と蒸発に利用する方式もある。正常運転中に水がたまっていたり、水がはねる音がしたりすることがあるが、許容範囲はモデルごとに異なる。

任意に排水穴を開けると、放熱性能、漏水防止構造、または保証条件に影響する可能性がある。必ず該当モデルの取扱説明書にある排水手順を優先しなければならない。

製品の取扱説明書で確認する項目

製品名だけを見て「設置不要」または「排水不要」と判断せず、取扱説明書の設置・排水項目を確認する必要がある。

排気と設置条件

1. 排気ホースが必須か確認する。
2. ホースの許容長さと最小曲げ半径を確認する。
3. ホースを延長してよいか確認する。任意の延長は排気抵抗を高めることがある。
4. 排気口と壁・網戸などの障害物との間に必要な間隔を確認する。
5. 窓用キットが設置する窓の形状とサイズに合うか確認する。
6. 窓パネル周辺を密閉する方法と必要な付属品を確認する。
7. 窓用製品は、本体の固定方法、落下防止条件、許容設置角度を確認する。

排水条件

• 冷房・除湿・暖房など、運転モード別の排水方法
• 内部タンクの有無と容量
• 満水表示コードと満水時の作動方式
• 下部または上部排水口の用途
• 連続排水ホースの内径と設置高さ
• 排水ホースに自然勾配が必要かどうか
• 使用終了前の内部乾燥または残水除去方法
• 冬季の保管前に行う水抜きとフィルター清掃の手順

連続排水は、ポンプではなく重力で流す製品が多い。このような製品では、ホースが排水口より高くなったり、途中でたるんだりすると、水が逆流するか排水が止まることがある。

冷房性能を低下させる一般的な設置ミス

• 排気ホースを接続せずに冷房運転する
• ホースを不必要に長く伸ばしたり、何度も曲げたりする
• 熱くなった排気ホースを室内の吸込口付近に置く
• 窓用キット周辺の大きな隙間をふさがない
• 窓用エアコンの屋外側の吸気口・排気口をふさぐ
• 機器の推奨面積よりも過度に広い空間で使用する
• ドアを開けたままにしたり、ほかの空間と空気が自由に混ざる状態にしたりする
• フィルターと熱交換器を清掃せず、空気の流れを妨げる
• 満水警告が表示されているのに、原因を確認せず再稼働を繰り返す

スポットクーラーでは、排気ホースだけでなく、窓の隙間から再び入ってくる外気も冷房負荷となる。できる限りホースを短くまっすぐに設置し、窓パネルの縁を密閉することが重要である。

購入前に比較する基準

異なる製品の冷房能力や効率の数値を比較する際は、同一の試験基準と単位であるか確認しなければならない。特にスポットクーラーは、排気過程で生じる熱と外気の流入を反映する方式によって、表示数値が異なる場合がある。

要点のまとめ

「室外機なしエアコン」は、排熱のないエアコンではなく、室内機と室外機の役割を1つの本体に統合したエアコンと理解する必要がある。窓用エアコンは本体背面を屋外に露出させ、スポットクーラーは排気ホースを窓の外へ接続しなければならない。

自己蒸発機能も、排水の可能性を完全になくすものではない。実際の設置方法と管理方法は製品ごとに異なるため、広告文句ではなく、該当モデルの取扱説明書に記載された排気間隔、ホースの条件、運転モード別の排水方法、満水時の停止条件を基準に判断する必要がある。
